УКТ1А-1Ц
RUS/5401/A-96 (Rev.2)
стр. 1/6

ГОСУДАРСТВЕННАЯ КОРПОРАЦИЯ ПО АТОМНОЙ ЭНЕРГИИ
«РОСАТОМ»

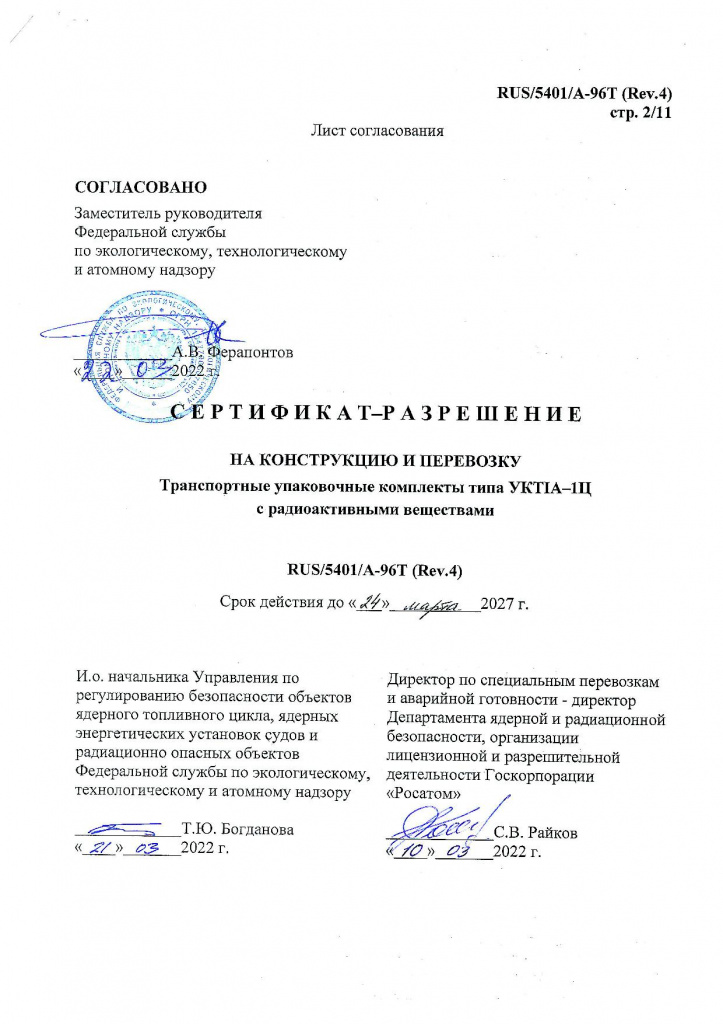

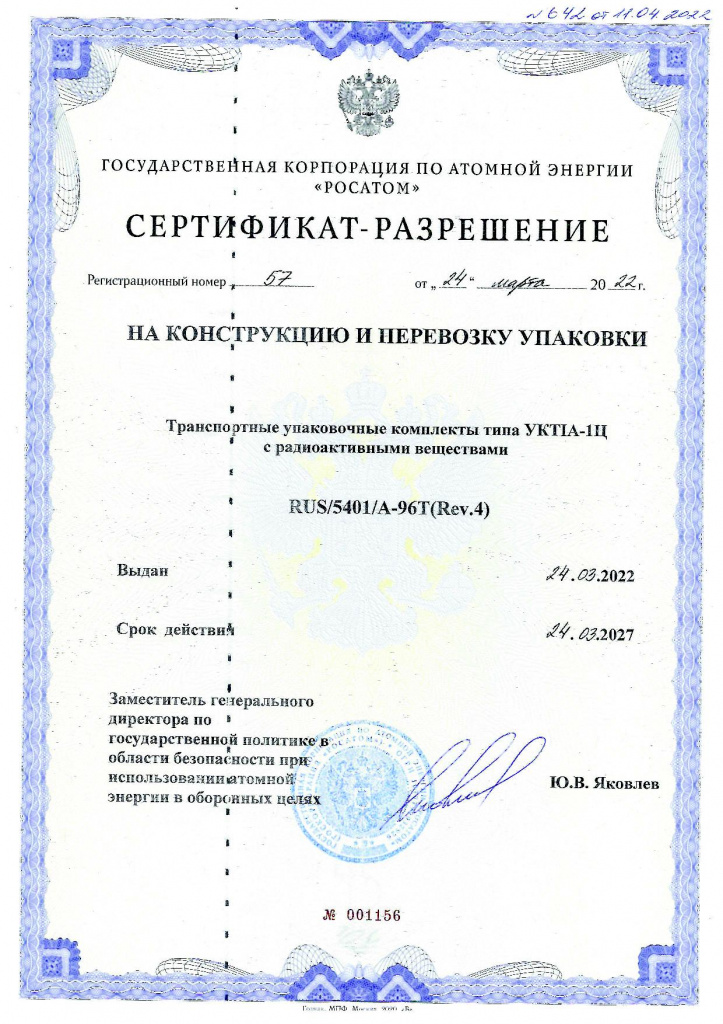

СЕРТИФИКАТ-РАЗРЕШЕНИЕ
на конструкцию транспортного упаковочного комплекта УКТ1А-1Ц
RUS/5401/A-96 (Rev.2)

Государственная корпорация по атомной энергии «Росатом», являясь государственным компетентным органом Российской Федерации по ядерной и радиационной безопасности при перевозках ядерных материалов, радиоактивных веществ и изделий из них, на основании экспертного заключения № 29-01/5401-2 удостоверяет, что конструкция транспортного упаковочного комплекта УКТ1А-1Ц для перевозки радиоактивных препаратов с циклотронными выделенными радионуклидами, мессбауэровских источников и источников рентгеновского и гамма-излучения, перечисленных в разделе «Допустимое радиоактивное содержимое» настоящего сертификата-разрешения, соответствует требованиям ГОСТ 16327-88 «Комплекты упаковочные транспортные для радиоактивных веществ. Общие технические условия», «Правил безопасности при транспортировании радиоактивных материалов» (НП-053-04) и «Правил безопасной перевозки радиоактивных материалов» (издание 1996 г., (пересмотренное), № TS-R-1, (ST-1,пересмотренное), МАГАТЭ, 2000), предъявляемым к упаковкам типа А.

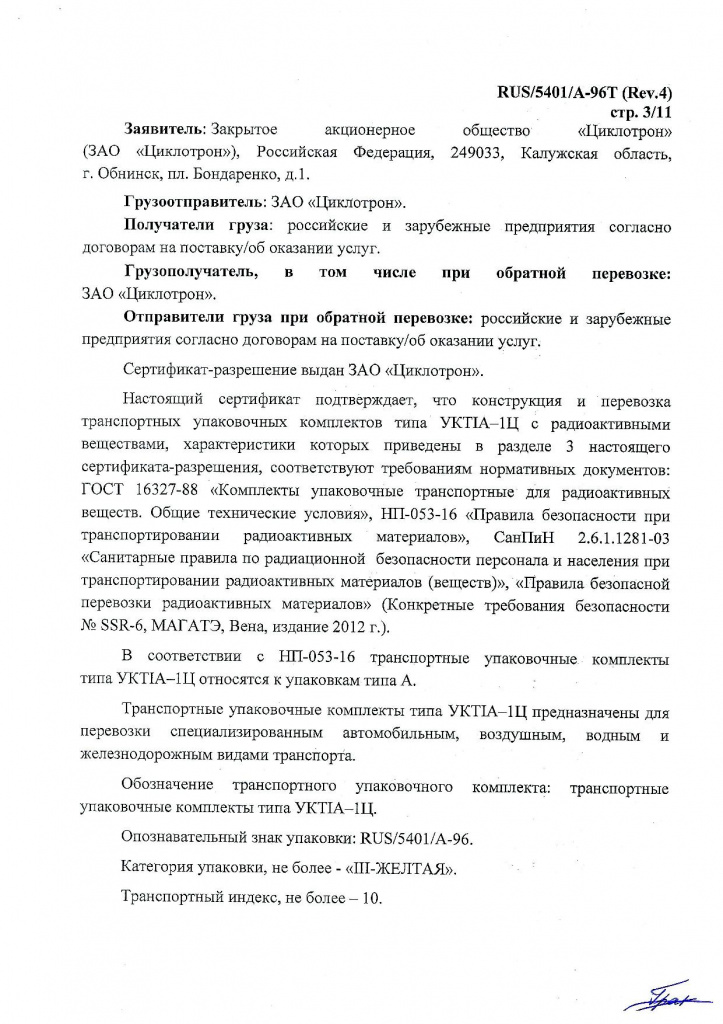

Сертификат-разрешение выдан ЗАО «Циклотрон»
Срок действия сертификата-разрешения до 15 апреля 2017 г.
RUS/5401/A-96 (Rev.2)
стр. 2/6

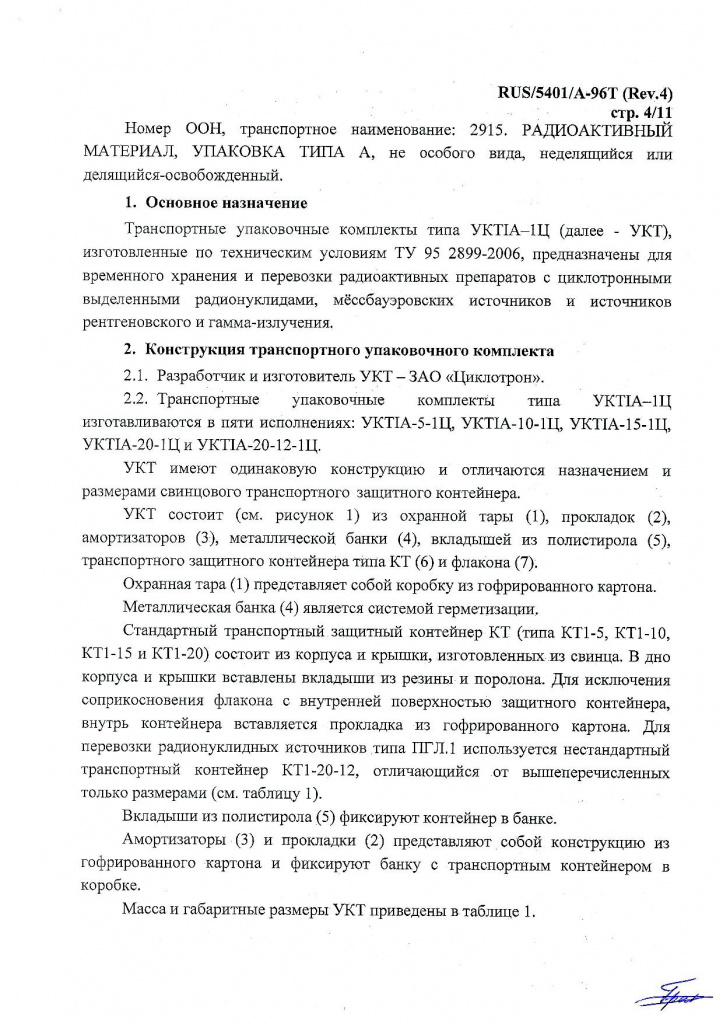

Назначение транспортного упаковочного комплекта
Транспортный упаковочный комплект УКТ1А-1Ц (далее УКТ) изготавливается по техническим условиям ТУ 95 2899-2006 в пяти исполнениях: УКТ1А-5-1Ц, УКТ1А-10-1Ц, УКТ1А-15-1Ц, УКТ1А-20-1Ц и УКТ1А-20-12-1Ц. УКТ имеют одинаковую конструкцию и отличаются назначением и размерами свинцового транспортного контейнера.

УКТ типов УKTIА-5-1Ц, УKTIА-10-1Ц, УКТ1А-15-1Ц, УКТ1А-20-1Ц предназначены для перевозки радиоактивных препаратов с циклотронными выделенными радионуклидами, мессбауэровских источников и источников рентгеновского и гамма-излучения.

УКТ типа УКТ1А-20-12-1Ц предназначен для перевозки источников гамма-излучения типа ПГЛ.

Конструкции УКТ удовлетворяют требованиям ГОСТ 16327-88 «Комплекты упаковочные транспортные для радиоактивных веществ. Общие технические условия», предъявляемым к УКТ типа А.

Допустимое радиоактивное содержимое
Конструкция УКТ1А-20-12-1Ц позволяет перевозить закрытые линейные источники гамма-излучения типа ПГЛ 1 по ТУ 95 2702-2007 на основе радионуклида германий-68 с максимальной активностью 740 МБк (20 мКи). Источник представляет собой герметичную протяженную капсулу из титанового сплава ВТ1 или нержавеющей стали 12Х18Н10Т диаметром 3 мм и длиной до 202 мм, внутри которой находится активная часть в виде металлической проволоки с нанесенным на нее радионуклидом германий-68.

Конструкция УКТ1А-5( 10,15,20)-1Ц позволяет перевозить:

- закрытые источники рентгеновского и гамма-излучения типа «ИРИК-Д» по ТУ 95 1773-2004. Источники представляют собой герметичные капсулы из титана, внутри которых находятся подложки из серебра или меди с нанесенными на них радионуклидами железо-55 с максимальной активностью 6 ГБк (162 мКи), кобальт-57 или кадмий-109 с максимальной активностью 12 ГБк (324 мКи).

- закрытые источники мессбауэровского излучения на основе радионуклида кобальт-57 с максимальной активностью 12 ГБк (324 мКи) по ТУ 95 2407-99. Источники представляют собой герметичную капсулу из алюминия, внутри которой находится подложка из металлического, родия с внедренным в его кристаллическую решетку радионуклидом кобальтом-57.

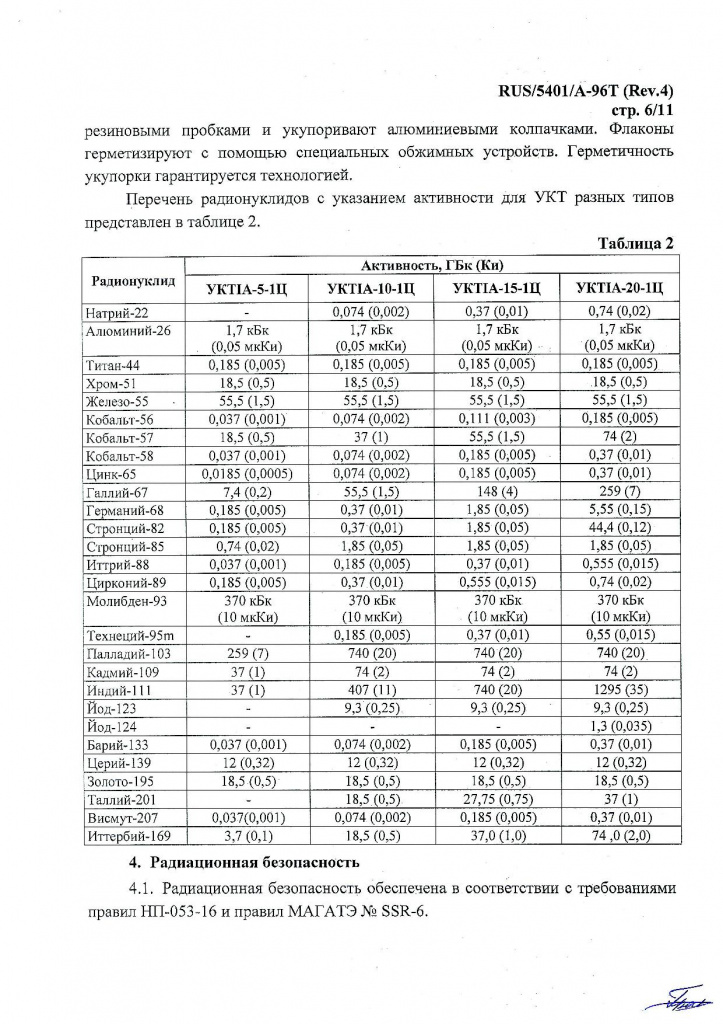

- радиоактивные препараты, представляющие собой химические соединения радионуклида в растворе минеральной кислоты определенной концентрации по ТУ 95 860-2009. Препарат фасуют в стандартные стеклянные флаконы для лекарственных средств типа пенициллиновых с резиновыми пробками и алюминиевыми колпачками или флаконы фирмы Амершам (тип Р 11 Duoseal vial). Перечень радионуклидов с указанием активности для УКТ разных типов представлен в таблице 1.

RUS/5401/A-96 (Rev.2)
стр. 3/6

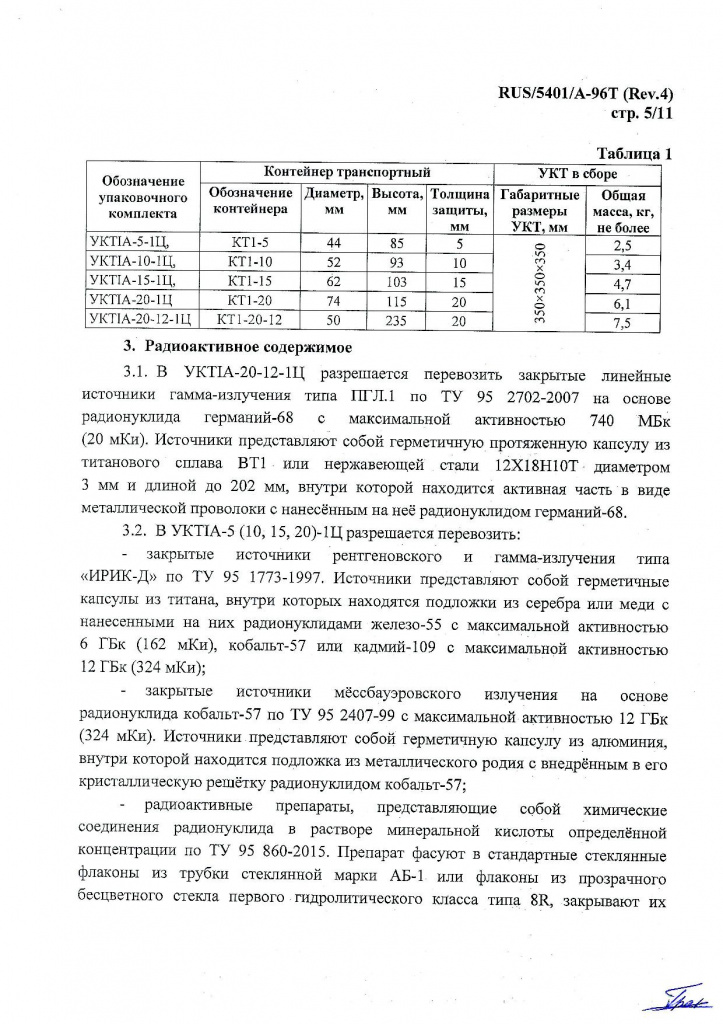

Таблица 1
RUS/5401/A-96 (Rev.2)
стр. 4/6
Описание транспортного упаковочного комплекта
УКТ состоит (см. рисунок 1) из охранной тары (1), прокладки (2), амортизаторов (3), металлической банки (4), вкладышей (5), транспортного контейнера типа КТ (6). При перевозке жидкого радиоактивного содержимого используется флакон (7).

Охранная тара представляет собой коробку из гофрированного картона. Вкладыши из полистирола фиксируют контейнер в банке или в амортизаторах из картона (при перевозке источников типа ПГЛ). Металлическая банка является системой герметизации. При перевозке радионуклидных источников типа ПГЛ банка может не входить в комплект поставки, т.к. источник сам по себе герметичен. Стандартный транспортный контейнер КТ (типа КТ-1-5, КТ-1-10, КТ-1-15 и КТ-1-20) состоит из корпуса и крышки, изготовленных из свинца. Для перевозки радионуклидных источников типа ПГЛ используется нестандартный транспортный контейнер, отличающийся от вышеперечисленных только размерами. Амортизаторы и прокладки представляют собой конструкцию из гофрированного картона и фиксируют банку с транспортным контейнером в коробке.

Габаритные размеры УКТ, мм: 350x350x350.

Масса УКТ брутто, кг, не более - 7,5.

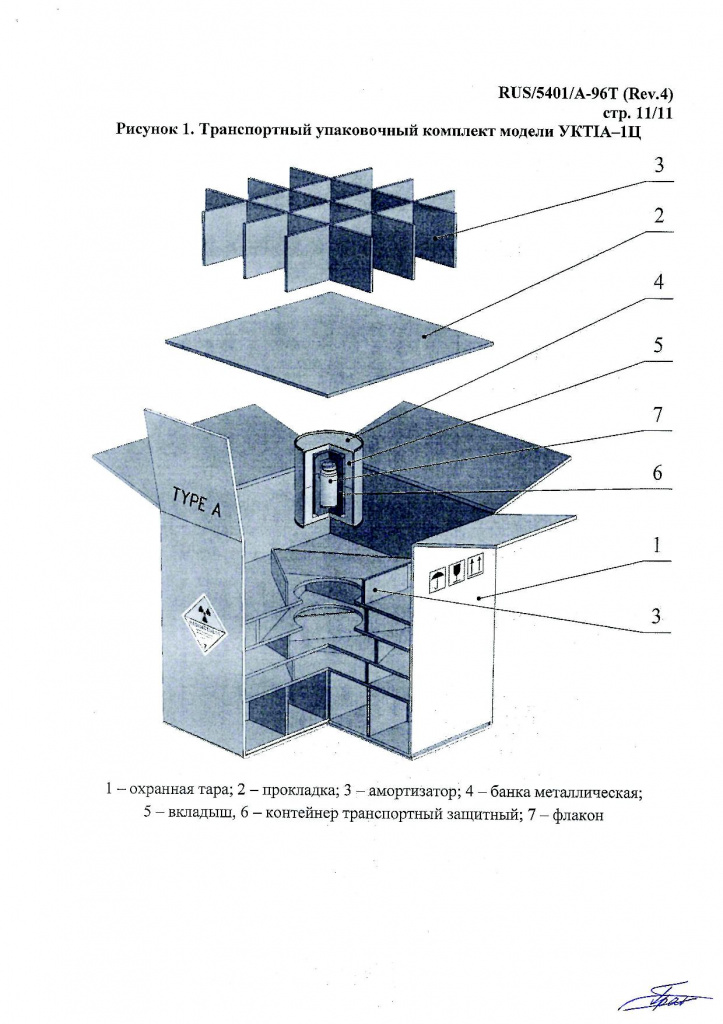

Транспортный упаковочный комплект УКТ1А-1Ц
Рисунок 1
1 охранная тара; 2 прокладка; 3 — амортизатор; 4 — банка металлическая; 5 - вкладыш; 6 - контейнер транспортный защитный; 7- флакон; ц. т. - центр тяжести
RUS/5401/A-96 (Rev.2)
стр. 5/6
Указание мер безопасности
Работы с упаковкой при загрузке, выгрузке, хранении и перевозке должны проводиться с соблюдением «Норм радиационной безопасности» (НРБ-99/2009), «Основных санитарных правил обеспечения радиационной безопасности» (ОСПОРБ-99/2010), «Санитарных правил по радиационной безопасности персонала и населения при транспортировании радиоактивных материалов (веществ)» (СанПиН 2.6.1.1281-03), «Правил безопасности при транспортировании радиоактивных материалов» (НП-053-04) и «Правил безопасной перевозки радиоактивных материалов» (издание 1996 (пересмотренное), № TS-R-1 (ST-1, пересмотренное), МАГАТЭ, 2000).

Перевозка упаковок должна осуществляться организацией, имеющей лицензию Ростехнадзора на обращение с радиоактивными веществами при их перевозке.

В случае возникновения аварийной ситуации при перевозке упаковки , следует оперативно доложить:

- диспетчеру Центра транспортного контроля ОАО «Атомспецтранс» (круглосуточно), тел. 8-(499)-949-44-81, 8-(499)-763-04-77;

моб. 8-926-293-08-30, моб. 8-926-293-02-87;

- диспетчеру ФГУП «СКЦ Росатома», тел. (495) 933-60-44, (495) 933-60-45, факс (499) 949-24-35;

- диспетчеру ФГУП АТЦ СПб (круглосуточно) по тел. (812) 702-19-00,

факс (812) 591-53-33, а также руководствоваться требованиями раздела 7 «Мероприятия при авариях при перевозке радиоактивных материалов» НП-053-04, раздела 3 «Порядок расследования и учета нарушений» НП-014-2000, раздела 6 «Действия при радиационных авариях и ликвидация их последствий» СанПиН 2.6.1.1281-03 и аварийной карточкой № 701.
RUS/5401/A-96 (Rev.2)
стр. 6/6
Настоящий сертификат-разрешение не снимает ответственность с грузоотправителя, грузоперевозчика и грузополучателя за соблюдение требований правил безопасности при перевозке упаковки.

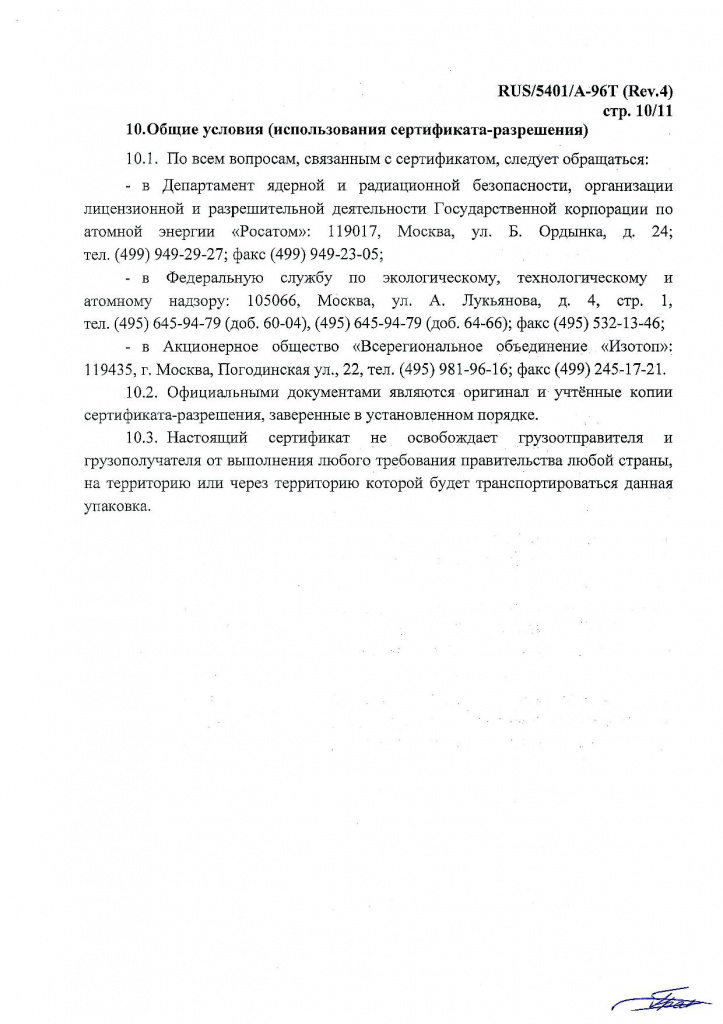

По всем вопросам, связанным с настоящим сертификатом-разрешением, следует обращаться в Департамент ядерной и радиационной безопасности, организации лицензионной и разрешительной деятельности Государственной корпорации по атомной энергии «Росатом», 119017, г. Москва, ул. Б. Ордынка, 24/26; тел. (499) 949-29-27, (499) 949-48-28 или в ОАО «В/О «Изотоп» , 119435, г. Москва, Погодинская ул., 22; тел. (499) 245-25-17, факс (499) 245-24-92.

Действительны копии данного сертификата-разрешения, заверенные печатью Департамента ядерной и радиационной безопасности, организации лицензионной и разрешительной деятельности Государственной корпорации по атомной энергии «Росатом» или ОАО «В/О «Изотоп».
