УКТ1А-2Ц
RUS/5423/A-96T (Rev.2)
стр. 1/8

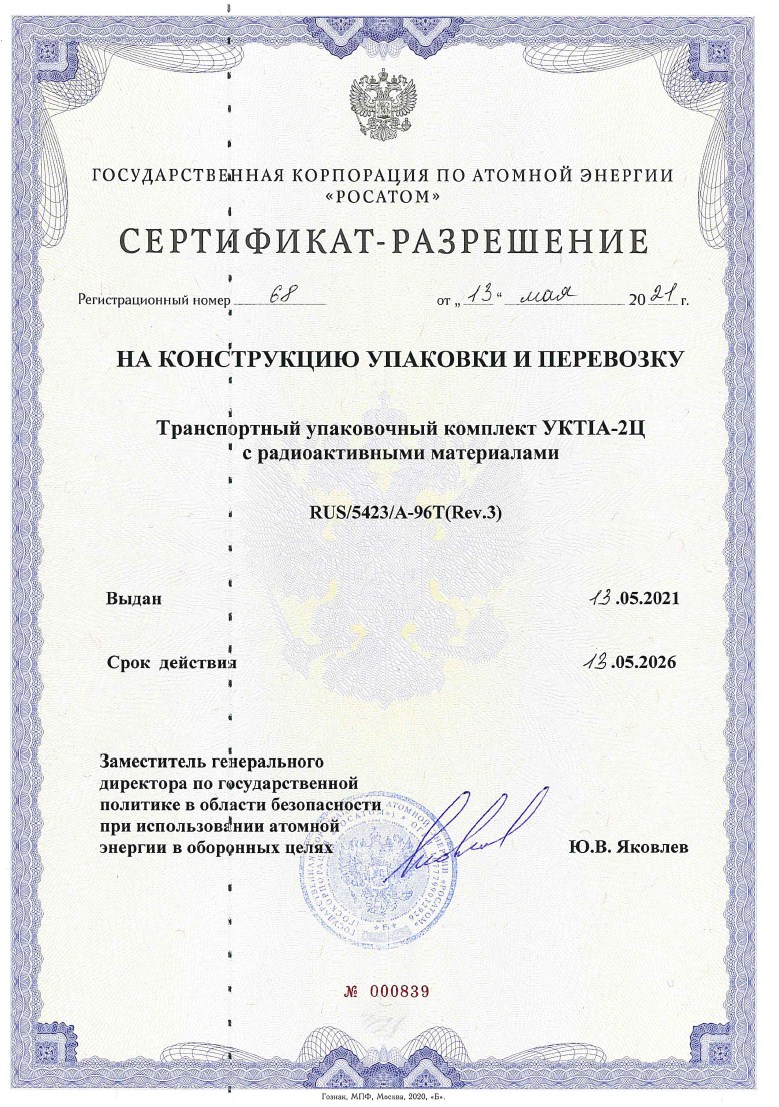

ГОСУДАРСТВЕННАЯ КОРПОРАЦИЯ ПО АТОМНОЙ ЭНЕРГИИ
«РОСАТОМ»
СЕРТИФИКАТ-РАЗРЕШЕНИЕ на конструкцию и перевозку транспортного упаковочного комплекта
УКТ1А-2Ц
RUS/5423/A-96T(Rev.2)

Государственная корпорация по атомной энергии «Росатом», являясь государственным компетентным органом Российской Федерации по ядерной и радиационной безопасности при перевозках ядерных материалов, радиоактивных веществ и изделий из них, на основании экспертного заключения № 58-29-03/5423-2 удостоверяет, что конструкция транспортного упаковочного комплекта УКТ1А-2Ц по ТУ 95 2902-2006 и перевозка в нем генератора галлия-68 или закрытого источника ионизирующего излучения на основе радионуклида германий-68 типа ПГЛ.2 соответствуют требованиям ГОСТ 16327-88 «Комплекты упаковочные транспортные для радиоактивных веществ. Общие технические условия», «Правил безопасности при транспортировании радиоактивных материалов» (НП-053-04), «Санитарных правил по радиационной безопасности персонала и населения при транспортировании радиоактивных материалов (веществ)» (СанПиН 2.6.1.1281-03) и «Правил безопасной перевозки радиоактивных материалов» (Издание 2009, TS-R-1, МАГАТЭ, 2009), предъявляемым к упаковкам типа А.

Сертификат-разрешение выдан ЗАО «Циклотрон»
(г. Обнинск, Калужской обл.)

Срок действия сертификата-разрешения до 15 мая 2021 г.

RUS/5423/A-96T (Rev.2)
стр. 2/8
1. Назначение транспортного упаковочного комплекта
Транспортный упаковочный комплект УКТ1А-2Ц по ТУ 95 2902-2006 (далее УКТ) изготавливается в двух модификациях: УКТ1А-30-2Ц для перевозки генератора галлия-68 по ТУ 95 2821-2006 и УКТ1А-0-2Ц для перевозки закрытого источника ионизирующего излучения на основе радионуклида германий-68 типа ПГЛ.2 по ТУ 95 2702-2007.
2. Допустимое радиоактивное содержимое
В УКПА-30-2Ц разрешается перевозить генератор галлия-68 по ТУ 95 2821-2006 с максимальной активностью материнского радионуклида германий-68 и дочернего радионуклида галлий-68, находящихся в равновесии, 3,7 ГБк (100 мКи) каждый.
В УКТ1А-0-2Ц разрешается перевозить закрытый источник ионизирующего излучения на основе радионуклида германий-68 типа ПГЛ.2 по ТУ 95 2702-2007, не относящийся к категории радиоактивных материалов особого вида, с максимальной активностью материнского радионуклида германий-68 и дочернего радионуклида галлий-68, находящихся в равновесии, 222 МБк (6 мКи) каждый.
3. Описание транспортного упаковочного комплекта
УКТ1А-30-2Ц состоит (см. рисунок 1) из охранной тары (1), представляющей собой коробку из гофрированного картона, ручки для переноски УКТ (2), генератора галлия-68 (3), полости для принадлежностей (4) и амортизаторов из пенополистирола (5).
Генератор галлия-68 представляет собой (см. рисунок 2) свинцовый защитный контейнер, состоящий из цилиндрической части (5) и двух крышек (2) и (6), в котором размещена герметично закрытая с двух сторон стеклянная , колонка с сорбентом (4), содержащим радионуклид германий-68. Радионуклид галлий-68 является дочерним продуктом германия-68.Сверху и снизу в колонке Имеются линии элюента (3) и элюата (7). Для переноски генератора имеется ручка (1).
Габаритные размеры УКТ, мм: 350x350x350.
Масса УКТ брутто, кг, - 16.
УКТ1А-0-2Ц состоит (см. рисунок 3) из охранной тары (1), представляющей собой коробку из гофрированного картона, источника типа ПГЛ.2 (3), ручки для переноски УКТ (2), амортизаторов из пенополистирола (4).
Радионуклидный источник типа ПГЛ.2 представляет собой цилиндрическую капсулу из полиэтилена низкой плотности или полиамида, внутри которой помещена активная часть в виде цилиндра из эпоксидного компаунда с равномерно распределённым в нём радионуклидом германий-68.
RUS/5423/A-96T (Rev.2)
стр. 3/8
Источник состоит (см. рисунок 4) из ручки (1), крышки (2), активной части (3), корпуса (4) и днища (5).
Габаритные размеры УКТ, мм: 350x350x350.
Масса УКТ брутто, кг, - 12,5.

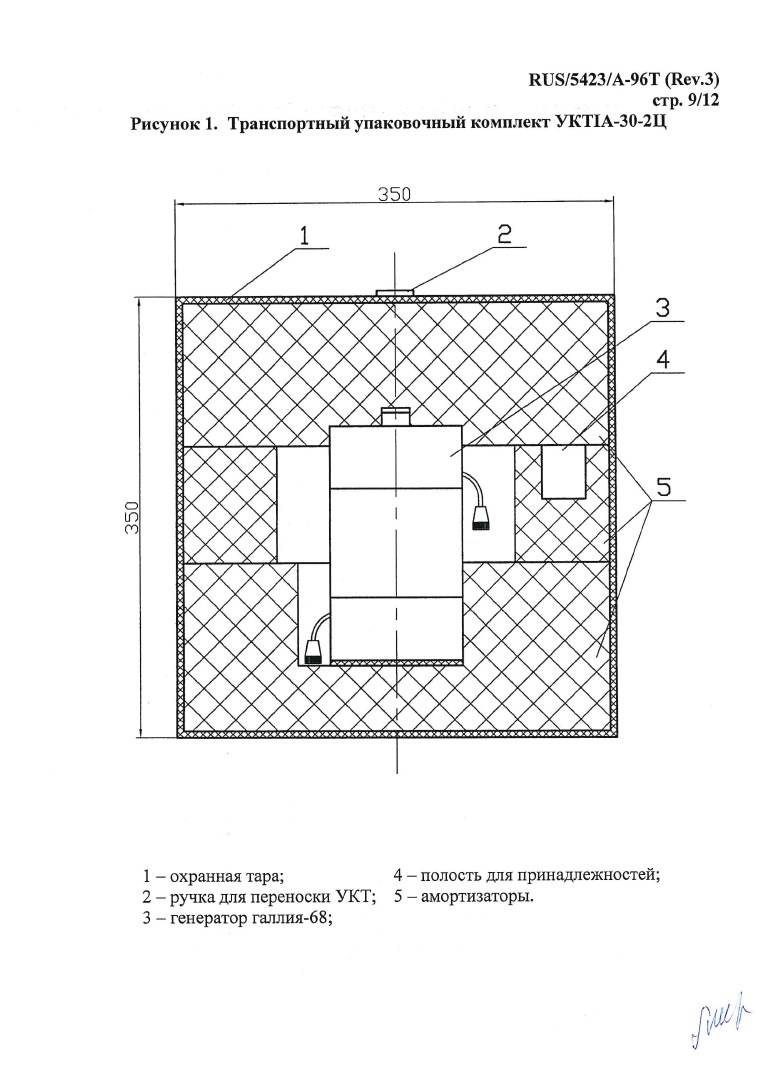

1 - охранная тара; 2- ручка для переноски УКТ;
3 - генератор галлия-68; 4 - полость для принадлежностей;
5 - амортизаторы
Рисунок 1. Транспортный упаковочный комплект УКТ1А-30-2Ц
RUS/5423/A-96T (Rev.2)
стр. 4/8

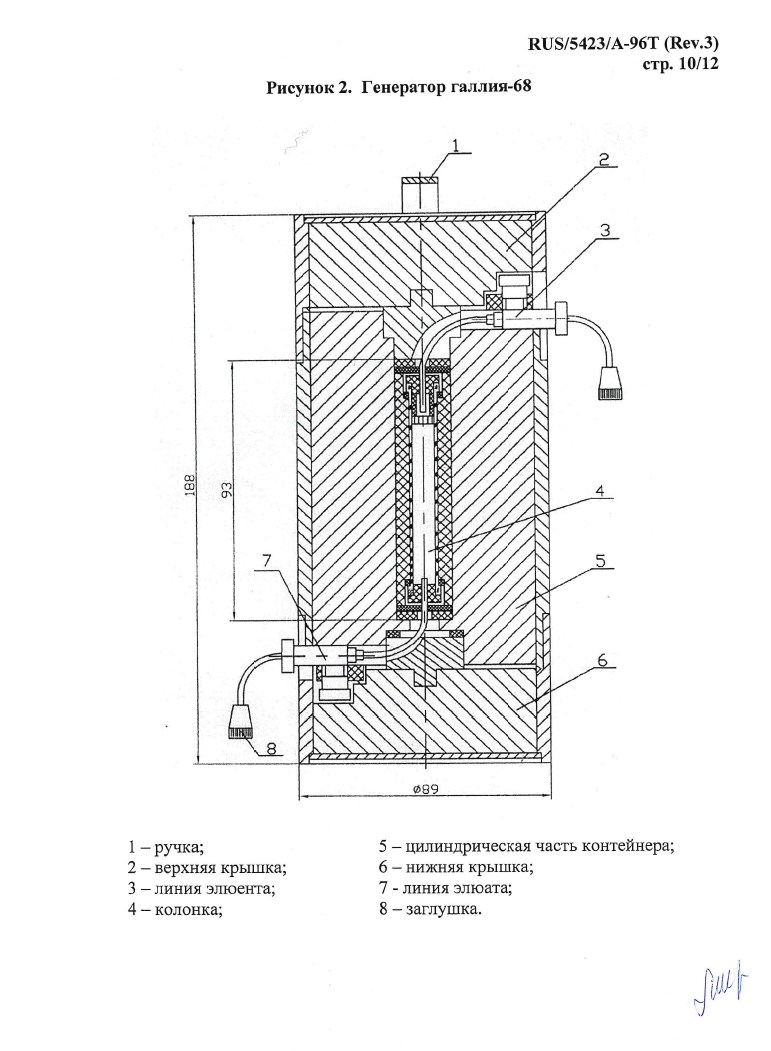

1 - ручка; 2- верхняя крышка; 3 - линия элюента; 4 - колонка;
5 - цилиндрическая часть контейнера; 6 - нижняя крышка;
7 - линия элюата; 8 - заглушка; 9 - корпус контейнера
Рисунок 2. Генератор галлия-68
RUS/5423/A-96T (Rev.2)
стр. 5/8

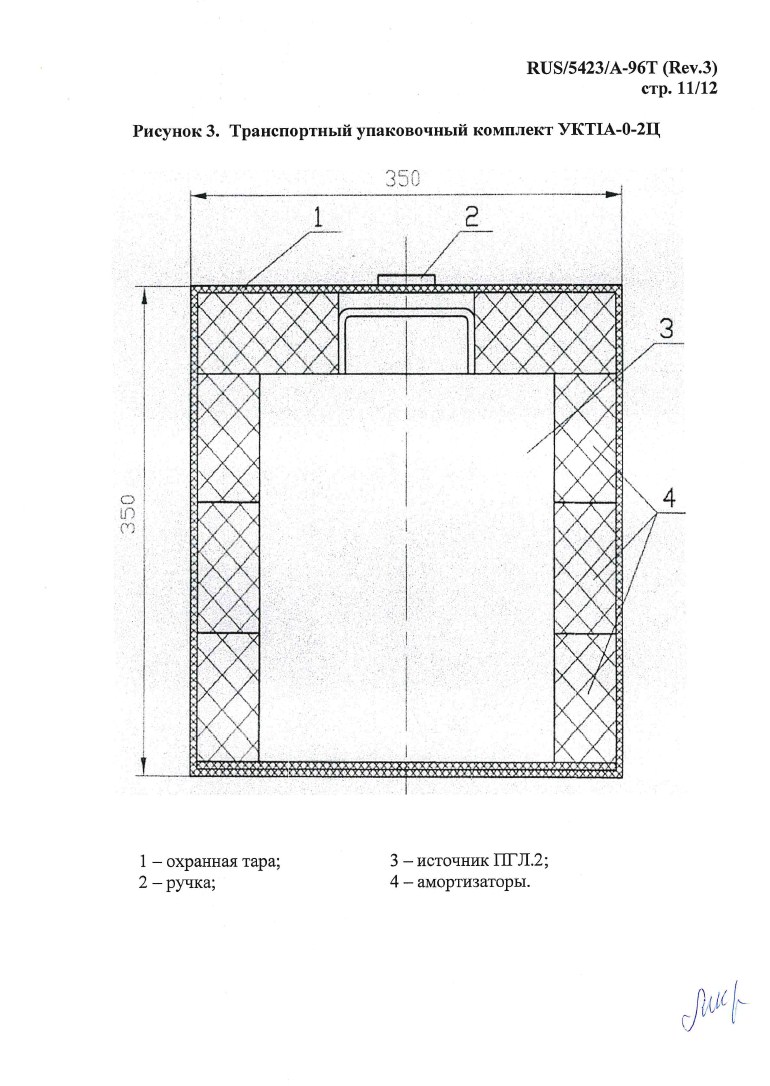

1 - охранная тара; 2 - ручка; 3 - источник ПГЛ.2;
4 - амортизаторы
Рисунок 3. Транспортный упаковочный комплект УКТ1А-0-2Ц
RUS/5423/A-96T (Rev.2)
стр. 6/8

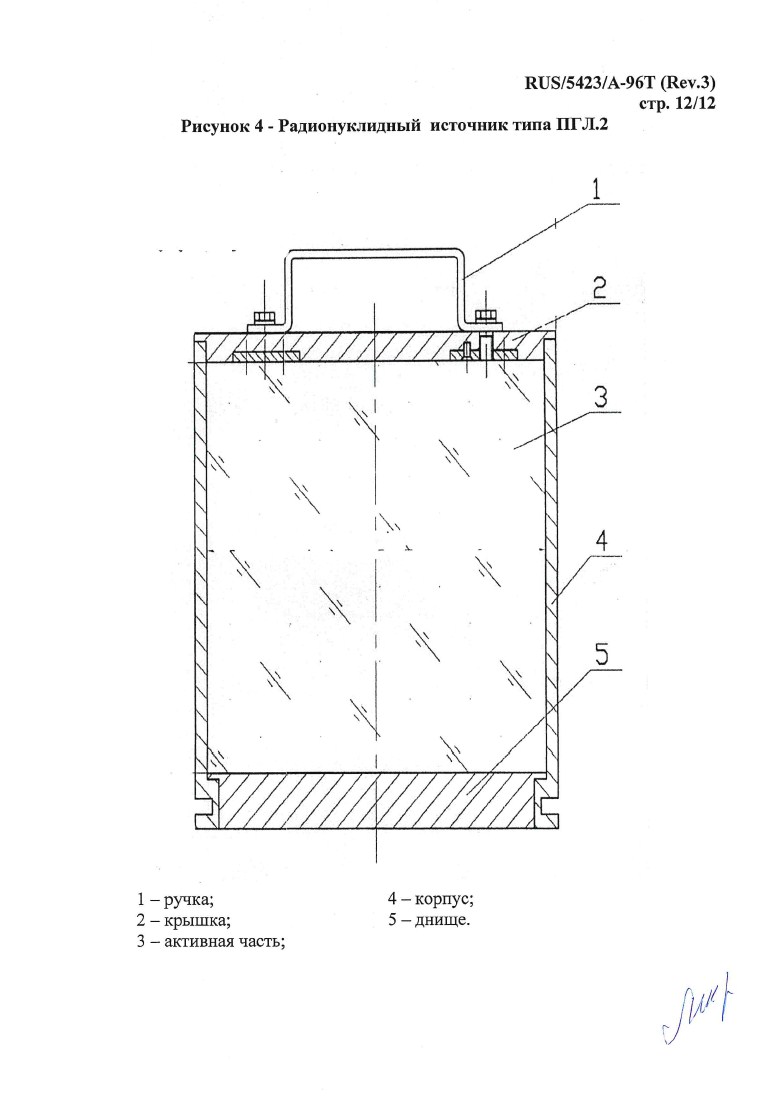

1 - ручка; 2 - крышка; 3 - активная часть; 4 - корпус; 5 - днище
Рисунок 4. Радионуклидный источник типа ПГЛ.2
RUS/5423/A-96T (Rev.2)
стр. 7/8

4. Транспортные средства и условия перевозки
Перевозка УКТ с радиоактивным содержимым может осуществляться всеми видами транспорта по транспортной категории не выше Ш-ЖЕЛТОИ при соблюдении правил безопасности перевозки опасных грузов класса 7 по ГОСТ 19433-88, предусмотренных «Правилами безопасности при транспортировании радиоактивных материалов» (НП-053-04) для каждого вида транспорта,
Мощность эквивалентной дозы в любой точке наружной поверхности УКТ не должна быть более, мЗв/ч (мбэр/ч) - 2,0 (200). Транспортный индекс (ТИ) не должен превышать 10.
Количество упаковок, размещаемых на транспортном средстве, должно быть таким, чтобы суммарный ТИ не превышал 50. При перевозке воздушным транспортом суммарный ТИ не должен превышать 50 для пассажирского судна и 200 для грузового.
Уровень излучения в любой точке на внешней поверхности транспортного средства не должен превышать 2 мЗв/ч (200 мбэр/ч), а на расстоянии 2м от этой поверхности -0,1 мЗв/ч (10 мбэр/ч).

5. Указание мер безопасности
Работы с УКТ при загрузке, выгрузке, хранении и перевозке должны проводиться с соблюдением «Норм радиационной безопасности» (НРБ-99/2009), «Основных санитарных правил обеспечения радиационной безопасности» (ОСПОРБ-99/2010), «Санитарных правил по радиационной безопасности персонала и населения при транспортировании радиоактивных материалов (веществ)» (СанПиН 2.6.1.1281-03), «Правил безопасности при транспортировании радиоактивных материалов» (НП-053-04).
В случае возникновения аварийной ситуации при перевозке следует оперативно доложить:
- ФГУП «СКЦ Росатома» по тел.: (495) 933-60-44, (499) 949-23-11;
- Центр транспортного контроля АО «Атомспецтранс» по тел.:
(499) 949-44-81, (499) 262-31-08, (495) 657-86-07;
- ФГУП АТЦ СПб (круглосуточно) по тел. (812) 702-19-00, факс (812) 591-53-33;
- оперативному дежурному Ростехнадзора по тел.: (495) 532-15-08,
(495) 532-15-09, факс (495) 532-15-10, а также руководствоваться требованиями раздела 7 «Мероприятия при авариях при перевозке радиоактивных материалов» НП-053-04, раздела 3 «Порядок расследования и учета нарушений» НП-014-2000, раздела 6 «Действия при радиационных авариях и ликвидация их последствий» СанПиН 2.6.1.1281-03, раздела 2 «Требования к планированию и обеспечению готовности к ликвидации последствий аварий при транспортировании ядерных материалов и радиоактивных веществ» НП-074-06 и аварийной карточкой № 701.
RUS/5423/A-96T (Rev.2)
стр. 8/8

Настоящий сертификат-разрешение не снимает ответственность с грузоотправителя, перевозчика и грузополучателя за соблюдение требований правил безопасности при перевозке УКТ.

По всем вопросам, связанным с настоящим сертификатом-разрешением, следует обращаться в Департамент ядерной и радиационной безопасности, организации лицензионной и разрешительной деятельности Государственной корпорации по атомной энергии «Росатом»; ул. Б. Ордынка, 24, Москва, 119017; тел. (499) 949-29-27, (499) 949-48-28 или в ОАО «В/О «Изотоп», 119435, Г. Москва, Погодинская ул., 22; тел. (495) 981-96-16, факс (499) 245-24-92.

Действительны копии данного сертификата-разрешения, заверенные печатью Департамента ядерной и радиационной безопасности, организации лицензионной и разрешительной деятельности Государственной корпорации по атомной энергии «Росатом» или ОАО «В/О «Изотоп».
